Повернутись  до    Теми 10 Стропальні та монтажні  роботи в будівництві

Повернутись  до  попереднього  Уроку  3 Приймання  та  складування  збірних  конструкцій

Урок 4 Види  монтажних  кранів

Для монтажу  конструкцій і вантажно-розвантажувальних робіт застосовують монтажні крани. Кран  це  будівельна  машина  сконструйована для  підіймання  вантажів  та монтажу  конструкцій.   Крани  бувають трьох  видів:  баштові,  самохідні стрілові, балочні.
Баштові будівельні крани (рис. 1) - найпоширеніший тип вантажопідйомних машин.


Рис. 1. Баштові крани: а - пересувний; б - приставний;  в — стаціонарний; г — самопідйомний; 1 - ходовий пристрій,  2 - противаги, 3-стріла, 4 - башта, 5 - конструкція кріплення  башти до конструкції каркаса будівлі, 6 - будівля, що  монтується, 7 — фундамент

Основні позитивні якості баштових кранів:

  • -  розташування кранової стріли на великій висоті, що дає змогу подавати конструкцію, яку монтують, на будь-яке проектне місце;
  • -  добрий огляд кранівником монтажної зони;
  • -  надійність і простота в експлуатації;
  • -  простота переміщення крана, як правило, по колії;
  • -  можливість обслуговування з однієї стоянки одного або кількох будівельних об'єктів.

До недоліків баштових кранів належать:

  • тривалість і трудомісткість їхнього монтажу і демонтажу; транспортування
  • необхідність влаштування підкранових колій.

Вантажопідйомність баштових кранів 25-100 т, виліт стріли до 50 м, висота піднімання до 100 м. Застосовують баштові крани при зведенні високих будівель.


Самохідні стрілові крани  - це автомобільні, пневмоколісні, на шасі автомобільного типу, гусеничні  й тракторні крани та крани павуки .

Автомобільний кран це кран змонтований на шасі автомобіля серійного виробництва.

Автомобильные краны. Виды, устройство, характеристики автокранов

Рис 2 Автокран

Вантажопідйомність автомобільного крана 6-50 т,  довжина стріли до 50 м застосовується  для  монтажних  робіт  при  малоповерховому  будівництві та  розвантажувальних  роботах.

Обзор кранов на пневмоколесных экскаваторных шасси – Основные средства

Рис 3  Пневмоколісний  кран

Вантажопідйомність пневмо-колісного 25-250т  довжина стріли  до 100м  застосовується  для  монтажних  робіт  на  будівництві.

Самый большой автомобильный кран в мире — Сообщество «Это интересно знать...» на DRIVE2

Рис 4  Кран  на  шассі  автомобільного  типу

Вантажопідйомність крана на спеціальному шасі автомобільного типу 16-1200 т,  довжина  стріли  до  100м

Похожее изображение

Рис 5  Гусеничний  кран

Вантажопідйомність гусеничного 10-100  є  крани  вантажопідємністю 1400 т довжина  стріли  до  150 м



Трубоукладчик CAT PL83: продажа, фото, технические характеристики трубоукладчика Caterpillar PL83

Рис 6 Тракторний  кран

Вантажопідйомність  тракторного 5-6 т  використовують  восновному  для  вузькоспеціалізованих  робіт

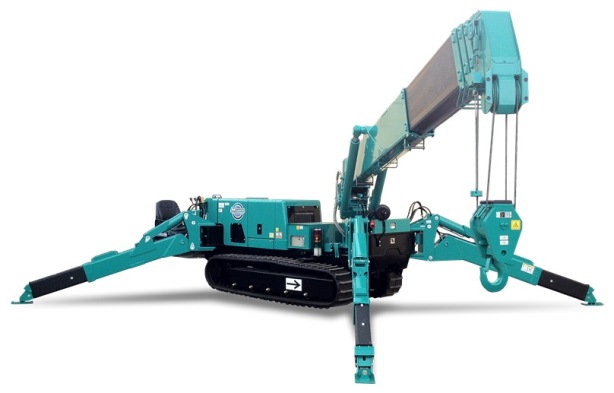

Рис 7 Кран-павук

Вантажопідємність 5т  до  виліт  стріли до 20  м  використовують  в  стиснених  умовах  де  не  можна  використати  інший  кран.

Основними перевагами стрілових кранів є

  • здатність швидко пересуватись з одного об'єкта на інший
  •  швидка  готовність до виконання робіт.

Недоліки:

  •  обмежене пересування з вантажем,
  • необхідність установлення крана на виносні опори.
  • небезпека падіння

Козлові крани (рис. 8) являють собою міст  (ригель), встановлений на опорах - козлах, які за допомогою ходових візків переміщуються по наземній крановій колії. Козлові крани застосовують на будівництві промислових будівель.

Козловой кран - цена от завода | монтаж в Украине

Рис 8  Козловий  Кран

Мостові крани  (рис 9) застосовують при виконанні робіт всередині будівлі, оскільки вони переміщаються по колії, закріпленій на колонах. Вантажопідйомність козлових кранів до 60 т, а мостових до 50 т.

Кран мостовой (кран-балка) опорный грузоподъемностью 5т., пролет 16.5м, т.: (863) 207-27-26: продажа, цена в Таганроге. Мостовые краны от "ООО Кран Строй" - 1205048

Рис 9  Мостовий  кран

За останній час на висотних будівлях застосовують літаючі крани (рис. 10).

Рис 10  Літаючий кран

При малих обсягах робіт на будівництві застосовують будівельні підйомники вантажопідйомністю до 1 т. Вони являють собою пересувну збірно-секційну металеву конструкцію, що складається зі щогли , опорної рами , вантажної платформи , лебідки  і пускового механізму. До стіни будівлі щогли підйомника кріпляться за допомогою кронштейнів, а по боках — розтяжками.

Перевірте  свої  знання  з  даного  уроку  за  допомогою  даного  тесту /2r/t7/u3/urok_3_vidi_kraniv.mtf

Наступний  Урок 5 Вантажопідйомні  механізми
